20 de noviembre de 2010

practica N°9 Instalacion de una Red Lan

Instalacion de una Red LAN

Objetivo:
Diseñar una conexión de red que visualice tres grupos de trabajo diferente conformando cada uno de ellos por cuatro equipos de computo conectados a dos Switch y acces point, en el cual un grupo de trabajo se llamara admnistrador, otro direccion y el último usuario, verificando su conectividad a traves del comando ping.

Integrantes:
Reyes Sánchez Karla
Vázquez Montaño Cintia
y su servidora Ramos Vicente Ivonne.

Desarrollo:
En esta practica realizaremos una conexión de red de dos Switch, será un poco similar a la practica anterior, solo que en esta se tendra que hacer que la red visualice a tres grupos de trabajo.

Primero colocaremos el Switch.
Aqui pueden ver la colocación de un Switch.

En esta otra imagen se observan los dos switch.


Aqui se muestran la colocación de los equipos.

En esta imagen pueden ver como queda la colocacion de los equipos junto con el otro switch.

Asi mismo que se colocaran los equipos del otro lado.
Ahora se muestra la instalación de la red con ambos Switch y sus equipos.
Ahora solo falta colocar el Acces point para las computadoras inalámbricas.
Aquí podemos observar que nuestra red ya casi esta lista solo falta la asiganación de IP para su conexión.
Se puede observar las lineas que manda el Acces point cuando es una conexión inalambrica.
Ahora le asignaremos la IP a los equipos de computo.
Aqui se muestran algunas de las IP asignadas a los equipos de computo.






Por último solo queda mostrar el resultado de esta practica.

Conclusiones:
En esta practica se realizo lo mismo que en la practica anterior solo que esta llevo un Switch mas, y dos grupos de trabajo, en cada switch se colocaron cuatro equipos y cuatro fueron instalados de manera inalambrica, tambien debo menciaonar que se dificulto un poco esta practica a la hora de hacer la prueba de intercambio de información con los grupos de trabjo, en esta parte fue un poco confusa porque no quiso la red hacer el intercambio, pero fue porque no le asignamos la otra IP para compartir la información. Ahi fue un error por parte del equipo pero al final colocamos esta dirección y finalmente se mando un sobre indicando que la red funciono bien.

19 de noviembre de 2010

practica N°8 Instalacion de una Red LAN

Instalación de una Red LAN

Objetivo:
Reralizar a través del programa Paker Tricer una conexión de Red Hibrida en la cual se muestra un switch y un Acces point con 4 computadoras conectadas a cada uno de estos dispositivos utilizando una calse de C de IP con ramgo especificado por el usuario y verificando su conectividad a través del comando de Red Ping.

Integrantes:
Reyes Sánchez Karla
Vázquez Montaño Cintia
y su servidora Ramos Vicente Ivonne.

Desarrollo:
En esta Práctica se realizara un simulador de Red. A continuacion se muestra el funcionamiento de este programa (Paket Tricer 4.1).

Antes de empezar les comentare que en la practica anterior (practica N°7) , se muestra en la parte final una pequeña descripcion de como de instalo el programa Paket Tricer, ahora veremos su funcionamiento.
Para esto ocupamos la Mini Lap-Top de mi compañero Tinajero, el muy amable nos presto su equipo, ya que el nuestro equipo de trabajo (computadora) no nos dejaba continuar con la practica.

El equipo tuvo confusiones para comenzar con esta practica ppor lo cual decidimos que nuestra red fuera de esta manera, pensamos en las instalaciones de nuestra casa u otros lugares de manera que se obtenga la señal.

Empezaremos primero con:

Abrir el programa Paket Tricer, como pueden observar en esta imagen en la parte inferior nos muestra los accesosrios que podemos utilizar para crear nuestra red, nos muestra los tipos de equipos, tipos switch, cables, Router, etc.



Aqui podemos ver el programa completo.


Una vez estando en el programa se colocó un Switch de 24 puertos para colocar 2 equipos por persona.



Una vez colocado el Swich, se colocaron los equipos (computadoras).


Después de este paso cogimos un cable para tener corriente (señal) hacia las computadoras.
Aquí pueden ver el cable como se conecta, nos muestra un punto verde indicando que el cable si tiene señal (esta en conexion), de igual forma que nos muestra del otro extremo del cable un punto rojo el cual nos indica que este no puede mandar señal (no esta en conexión). Pero no tenemos que preocuparnos porque el cable tarda un poco para que nos mande la señal.

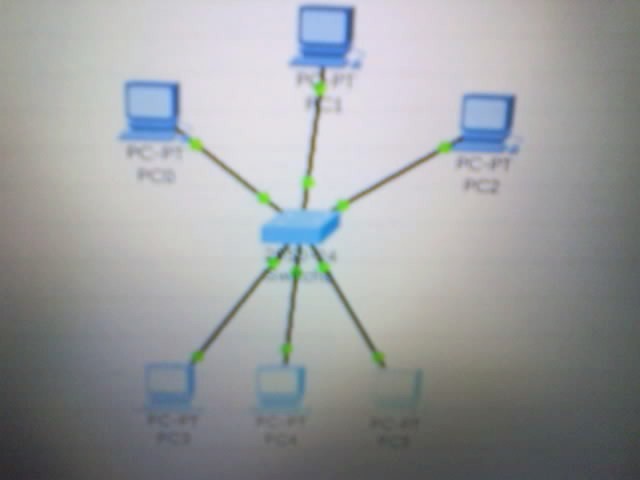

En esta imagen pueden observar como quedo la instlación de los equipos por un extremo.
Se observan los puntos verdes los cuales nos indican que la red tiene señal.


Ahora se conectaran los equipos de forma inalámbrica.

En esta otra imagen muestra como es la conexion de manera inalambrica, para esto colocamos un Router.


Cuando se colocamos el Router se observo que el solito mando la señal de manera inalambrica, aquí se observan las lineas de la señal.


De igual manera que decidimos colocar un telefono y otro accesorio para que tuviéramos señal.


Una vez colocado todos los equipos, se configuro equipo por equipo colocando y/o asignandoles la direccion de IP para su conexión e igual manera se configuro el Router.

Aquí se muestra la colocación de IP a los equipos.





Por último les muestro nuestra Red Finalizada.




Conclusiones:
En esta práctica se hizo un simulador de red, aquí aprendí un poco más sobre INTALACIÓN DE UNA RED, más que nada me divertí porque se jugó con los equipos, cables, direcciones, conexiones, etc.; fue una practica virtual pero... me ayudo a conocer más de redes. Les comentare que al principio si se tuvieron algunos errores pero solo fue cuestión de enfocarnos más en esta practica y corregir lo que fue necesario,pedimos un poco de ayuda y nos asesoraron para así poder concluir con esta práctica.

12 de noviembre de 2010

Practica N° 7 Instalacion de una red inalambrica

Instalación de una Red Inalámbrica

Objetivo:
Conectar los equipos a través del modem, compartir recursos y verificar el ingreso a internet del equipo de computo.

Integrantes:
Reyes Sánchez Karla
Vázquez Montaño Cintia
Romero Flores Lucero
Angelino Garnica Maleny
Agüelles Castillo Silvia Yanin
Trejo Ortega Valeria Ana
y su servidora Ramos Vicente Ivonne

Desarrollo:
En esta práctica se aprenderá a hacer una conexión inalambrica por medio del modem para tener acceso a internet y poder compartir recursos.

La conexión inalambrica quedo de la siguiente manera:

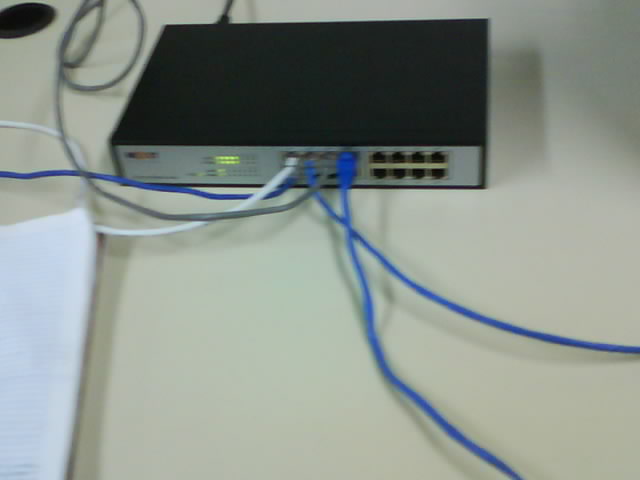

Lo primero que se hizo fue conectar el cable de red al Switch.


Este es el dispositivo adaptador inalambrico USB 54M, la cual se coloco en una de las ranuras de USB del ordenador.



Una vez comtado el equipo de computo se inserto el disco de recursos de Adaptador inalambrico USB de 54M.

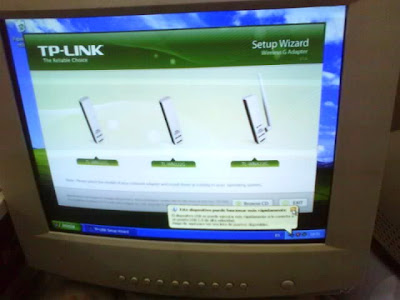

En la pantalla se mostro la siguiente ventana.



El cual mostro el asistente se la instalación. Donde seleccionamos el modelo de nuestra USB (Driver Win200_xp).



Después de seleccionar el modelo de USB se siguio con el siguiente paso en donde se eligio la segunda opción. (instalar solo el Driver).



Se hizo la instalación y se finalizo.



Aquí se muestra como esta cragando la instalación.



y esta imagen muestra como ha finalizado.





Una vez hecho la instalación de manera correcta dimos un clic en el icono de red, este aparece en la esquina inferior derecha del escritorio. Aquí seleccionamos a la red a la cual debiamos acceder.




Aquí pedia un nombre y clave para poder conectarnos.




Se le coloco el nombre de Grupo 510.



Nos dio a elegir el tipo de conexión de la red. Seleccionamos la primera opción (USB).





Dimos un clisc en el botón siguiente y nos mostro el centro de red.




Tecleamos la clave que pedia.





Sele coloco una clave para poder conectarnos a la red INFINITUM529.



Y listo finalmete se hizo la conexión de una red inalámbrica.





Aqui entramos a la Web para verificar que la conexion de la red esté en funcionando bien.



Aquí podemos ver los equipos que estan conectados en esta red.

Después el profesor nos dijo que se instalara un software (programa) PACKET TRECER 4.1

Aquí se muestra la instalación de el Packet Tracer 4.1


Esta imagen muestra que esta cargando la instalación, solo es cuestión de unos segundos.



Y se finalizo la instalción.



Se muestra el programa de instalción ya en funcionamiento.



Conclusiones:
Esta práctica me enseño hacer una instalción de forma inalambrica, la cual fue facil y practica de realizar. Al igual que me di cuenta que, de esta forma se puede gastar menos,que no se ocupa mucho material, y se ahorra economicamente, bueno de pende de la calidad del material.
Para mi punto de vista este tipo de instalación es mucho más facil de hacer que de manera alambrica.
