28 de septiembre de 2010

Planeacion y Cotizacion de una Red

Proyecto:
Planeacion y Cotizacion De una Red


Objetivo:
Planear el diseño de una red de área local, destinada para el servicio de renta de equipo,cotizacion al cliente,los costos de material y de mano de obra por la conexion y configuracion de la misma.

Desarrollo:

Aqui se muestra el trabajo que hicimos para el profesor.

Donde el equipo esta integrado por los siguientes compañeros:
Trejo Torres Carlos joshimar
Romero Flores Lucero
Dominguez Ibañez Euridice Yurisan
y su servidora Ramos Vicente Ivonne.

Acontinuacion pueden ver como quedo el trabajo, donde se habla sobre la planeacion y cotizacion de una red en topologia estrella, primero que nada el equipo investigo en diferentes fuentes de informacion, (lugares y paginas web), despues de la informacion encontrada esta misma se debatia en el salon de clases reuniendo todo lo investigado para acomodarlo de manera logica y el resultado de el esfuerzo hecho por el equipo fue la siguiente:

Aqui se muestran dos de las cotizaciones hechas por el equipo:

Cotizacion 1:

Cotizacion 2:

Esta cotizacion nos proporciona los elementos para poder definir que material de computo podemos disponer de acuerdo a nuestro presupuesto.

CARACTERISTICAS DE LOS EQUIPOS DE COMPUTO:

Precio por maquina $3500.00

80 GB en memoria RAM

Quemador DVD's

1Gb en memoria RAM

Puertos USB, teclado y mouse marca COMPAQ

Intel Pentium 4A

Monitor HPw15e

Windows 7, microsoft Office 2010, explorer 8, mozilla, enciclopedia en carta 2009.

ESQUEMA PARA UNA CONEXION INALAMBRICA:




NORMAS Y PROTOCOLOS:


IEEE 802.3:
La primera version fue intento de estandarizar Ethernet aunque hubo un campo de la cabecera que se definio de forma diferente, posteriormente ha habido ampliaciones sucesivas al estandar que cubrieron las ampliaciones de velocidad, (Fast Ethernet, Gigabit Ethernet y el de 10 Gigabits), redes virtuales, hubs, conmutadores y distintos tipos de medios, tanto de fibra optica como de cables de cobre (tanto par trenzado, como coaxial).

Los estandares de este grupo no reflejan necesariamente lo que se usa en la practica, aunque a diferencia de otros grupos este suele estar cerca de la realidad.


IEEE 802.11n:
El estandar IEEE 802.11, define el uso de los dos niveles inferiores de la aquitectura OSI (capas fisicas y de enlace de datos), especificando sus normas de funcionamiento en una WLAN. Los protocolos de la rama 802.x definee latecnologia de rede area local y redes de area Metropolitana.


WIFI N ó 802.11n:
En la actualidad la mayoria de productos son de la especificacion B o G, sin bargo ya se ha ratificado el estandar 802.11n, que sube el limite teorico hasta los 600 Mbps (80-100 estables).

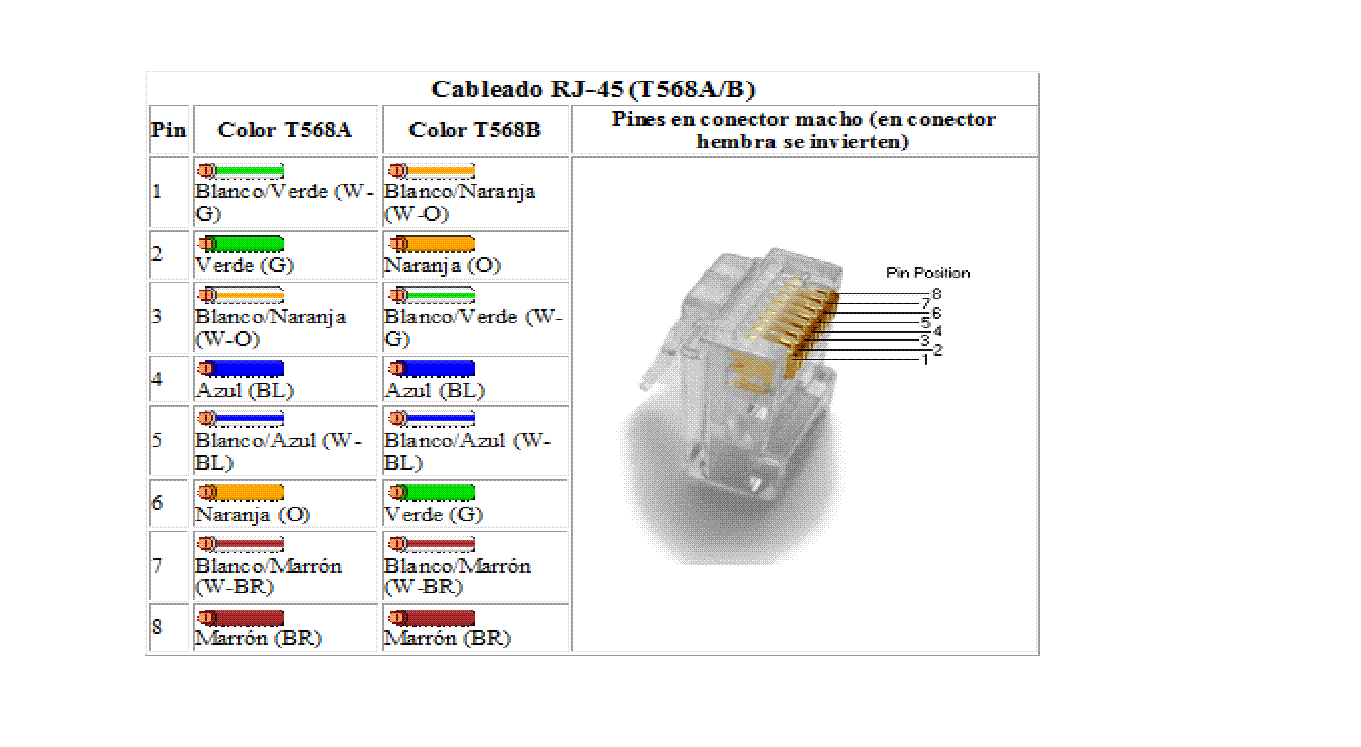

EIA/TIA 568 A Y 568 B:
El cableado estructurado para redes de computadores tienen dos tipos de normas, la EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B). Se deferencian por el orden de los colores de los pares a seguir en el armado de los conectores RJ45. Si bien el uso de cualquiera de las dos normas es indeferente, generalmente se utiliza la T568B para el cableado recto.

TCP/IP:
El TCP/IP es la base de internet que sirve para enlazar computadoras que utilizan diferentes sistemas operativos, incluyendo Pc, microcomputadoras y computadoras centrales sobre redes de área local y area extensa. TCP/IP fue desarrollado y demostrado por primeras vez en 1972 por el departamento de defensa de los Estados Unidos, ejecutandolo por primera vez en ARPANET una red de area estensa del departamento de defensa.



CARACTERISTICA Y FUNCIONAMIENTO DE:

Clable UTP
¿Que hace?
Es un cable de pares trenzados y sin recubrimiento metalico externo, de modo que es sensible a las interferenias, al estar tyrenzado compesa las inducciones electromagneticas producidas por las lineas del mismo cable.

Su funcion:
En el cable UTP tenemos 8 cables trenzaditos mas delgados, cada uno con distintos colores.

Caracteristica:
Las caracteristicas de longitudes posibles y anchos de banda para las clases y categorias de pares trenzados.


RED TARJETA
¿Que hace?
Actua como la interfaz entre un ordenador y el cable de red.

Su funcion:
La funcion de la terjeta de red es la de preparar, enviar y controlar los datos en la red.

Caracteristica:
Mas de un puerto de red. La misma tarjeta tiene varios canales de entrada/salida como interface de red, de modo que una sola tarjeta pueden conectarse a varias redes distintas.


ROSETA
¿Que hace?
Son cajas protectoras fijadas (atornilladas o pegads), exactamente a la pared. En este tipo de accesorios el cableado va por zocalos fijados encima de la pared para conectar una computadora o el telefono.
Posee un circuito impreso que soporta conectores RJ45 y conectores IDC de tipo 110 para conectar los cables UTP solidos con la herramienta de impacto. Usualmente de dos salidas, aunque existen tambien la version reducida a una salida.
Las rosetas son modulares permitiendo instalarlas en tres tipos de soporte: enbutido en pared o superficial.

Los embutidos permiten conexiones en :
Angulo (reduce la extension de patch cord), su perfil saliente y reduce la posibilidad de introduccion de particulas en la roseta y soportan 4 u 8 rosetas, o planos con combinaciones de 2,4,6 o 12 rosetas.

En el modelo de embutir plano hay opciones mixtas para instyalar rosetas del tipo interior (RJ45), con jacks tipo Token Ring (802.5), Dual ST, Dual SC.

Las caracteristicas claves de un sistema de cableado abierto son que todas las tomas de salidas para conexion de area de trabajo son identicamente conectados en estrella a algun punto de distribucion central, usando una combinacion de medio y harware que puede aceptar cualquier necesidad de aplicacion que pueda ocurrir a lo largo de la vida del cableado; para lo cual estos elementos se presentan de forma oportuna y eficiente para la transmision de datos, voz , video, etc.


JACK
Son los conectores que se utilizan en la salida de telecomunicaciones, en el patch panel y en los equipos activos. Esta compuesto por ocho contactos de tipo deslizante dispuestos en fila y por una capa dina de oro aproximadamente de 50um para dar una menor pardida por reflexion estructural a la hora de operar con el conector macho.


ACCES POINT
Funcion:
Son los famos puntos de acceso, necesariamente tienen que estar conectados a un moden ya que la informacion que se transmite mediante redes WIFI son ondas y espectros de frecuencia, que estan en datos binarios, un moden lo que hace es modular esa señal y transforma a señal digital para que nuestro ordenador la entienda y la muestre de una manera que nosotros podamos verla.
Un amplificador para WIFI es una antena practicamente un accesorio ya que esto lo que hace es dar potencia a esa señal a una mayor distancia.


RACK
Un rack es un dispositivo donde hay "accesos" a los puntos dispuestos en toda la red, te permite llevar un orden, control y asignamiento de cada punto de red pero no es vital para nada, es mas, tiende a complicar la velocidad de la red.
Como dato adicional, en estos momentos la red mas equilibrada calidad-precio; es aquella que tienen en el punto de conexion a internet ao al servidor principal un cable CAT6 hasta un switch Gigabit. A partir de ahi ya puedes poner cable CAT5 a las tarjetas Fast Ethernet de los terminales, de este modo se aprovecha mejor la conexion.


CARACTERISTICAS GENERALES DE SWITCH

  • Permite la conexion de distintas redes de area local (LAN).
  • Se encarga de solamente determinar el destino de los datos "CUT-Throught"
  • Si tienen la funcion de Bridge integrado, utilizan el modo "Store-And-Forward" y por lo tanto se encarga de actuar como filtros analizando los datos.
  • Interconectan las redes por medio de cables.
  • Se les encuentra actualmente con un hub integrado.
  • Cuenta con varios puertos RJ45 integradosdes de 4,8,16 y hasta 32.
  • permite la regeneracion de la señal y son compatibles con la myoria de los sistemas operativos de la red.
  • Actual mente compiten contra dispositivos Hub y Router
  • Comienzan a ser reemplazados por niuevas tecnologias como Switch inalambricos.

HUB

Tambien denominado concentrador.Cuando se transmiten señales electricas por un cable, se produce una degeneracion proporcional ala longitud del cable lo que se denomina Atenuacion. Un hub es un simple dispositivo que se añade para reforzar la señal del cable y para servir de bus o de anilo activo.

Normalmente, un repetidor no modifica de ningun modo la señal, excepto amplificandola para la transmision por el segmento de cable extendido. Basicamente las caracteristicas de un repetidor son las siguientes:

ROUTER

Como apoyo a la compresion del tema, te ofecemos una animacion sobre el funcionamiento de un Router inalambrico a l interconectar redes inalambricas y proveerlas del servicio de interne:

1) El router inalambrico puede estar conectado a la red telefonica y recibir servicio de internet.

2) El router interconecta redes inalambricas (WLAN) y permite proveer de servicios a los equipos que hagan la peticion.

3) Tambien permiten determinar cambios alternos para que los datos fluyan de manera mas eficiente en una red WLAN.

CARACTERISTICAS DE UN MODEN:

Todos los modem incluyen componentes comunes, como un transmitor y un receptor el transmisor modula la señal digital a analogica (tonos y sonidos), y el receptor que modula la señal analogica recibida la convierte de nuevo en digital.

UTP RJ45

Hay dos tipos de conectores RJ45, uno "plug"(macho) y otro "jack" (hembra). Los conectores Rj45 (macho y hembra), se usan para hacer las conexiones de red con un cable de par trenzado.El conector macho se enchufa en el conector hembra.

La figura2 muestra dos conectores Rj45 macho y conectores hembra de una tarjeta de red y una caja exterior "roseta".Las carcateristicas sobresalientes de los conectores Rj45 (hembra y macho) son:

Son practicos y comodos de enchufar y desenchufar.

Efectuar la instalacion, para unirlos al cable UTP, es sencillo y faciil de hacer.

Son muy resistentes a los manoseos y uso cotidiano.

Son economicamente accesibles.

PATCH CORD

Todo el procedimiento descrito anteriormente, para unir el cable UTP al conector Plug RJ45 (macho), se puede evitar adquiriendo un "patch cord" siendo este un cable que ya viene de fabricaion con los conectores incorporados en sus extremos. Lafigura 4 muestra cables de patch cord.

Estos cables son especialmente recomendados en grandes instalaciones que exigen estar certificadas, pues son mas seguros debido a que el UTP es unico al conector de una forma mas mecanica, lo que permite una fijacion del cableado de mejor calidad,ademas cada uno de los conductores internos del cable UTP estan formados no por uno, si no por mucho hilos de cobre mas delgados, o que le proporciona mayor flexibilidad y resistencia a manoseos evitando lo que suele pasar en los cables tradicionales, donde el unico conductor de cobre, al cortarse, rompe la continuidad de la transmision de las señales que fluyen por el.

INSTALACION DE RED INALAMBRICA

Bueno mas o menos los pasos en la construccion de una red inalambrica son los siguientes :

1.-Pensar en que tipo de maquinas y con que hardware cuento y que quiero hacer con la red para dimensionar esta.

2.-Una vez esto hacer un esquema de donde van los equipos, tomar medidas para saber cuantos tramos de canaleta metalica se requieren.

3.- De acuerdo con las necesidades escoger un tamaño de canaleta si va hacer solo de datos o voz y datos o voz electricidad y datos, por el piso o por dentro de los modulos.

4.-Distribuir y sacar la red electrica con las tomas electricas, los breakers y las tierras, de acuerdo al numero de equipos, usualmente puedes distribuir un taco por cada 7 equipos.

5.-Escoger que cableado de datos vas a usar UTP categoria 5, 5e 6, etc; entre mejor la categoria mayor costo y velocidad.

6.-Comprar tomas de datos de acuerdo a la categoria del cable, electricas (de buena calidad toma hospitalaria naranja se usa en mi pais), canaleta, cable electrico, conectores RJ45 tomas de datos, botas de caucho (el plastico que cubre los conectores), tags de cable, amarre plastico, pistola ponchadora para poner el conector al cable, pistola de impacto(para fijar el cable a las tomas y a los patch panel) el switch de datos 24 puntos sera suficiente en tu caso, el patch panel, y el router ASDL para el internet y el armario).

7.- Escoger que norma de cableado has de utilizar norma B es mas comun.

8.- Canaletar, cablear, armar, ponchar, testear y ubicar cada punto electrico y de red de la toma hasta el patch panel.

9.-Armar y ponchar los Patch cord y cablear el patch panel al switch, colocar en cascada y la salida al router ASDL.

10.-Configurar la intranet en cada equipo.

CONFUGURACION DE RED INALAMBRICA

Una red inalambrica es aquella que posibilita la conexion de dos o mas equipos entre si, sin que intervengan cables. A continuacion se presenta una guia para configurar una red inalambrica.

En este articulo mostraremos una serie de trece pasos para conectar una estacion de trabajo a una red inalambrica de area local, utilizando el protocolo "WI-FI" en ingles significa " wireless Fidelity". Este tipo de redes nos ofrecen gran ventajas para hogares y empresas, ya que no se necesitan instalar cables.

WiFi fue publicado bajo el estandar IEEE 802.11, el mismo ha sufrido actualizaciones, los cuales trabajan a diferentes velocidades.Las redes dearea local inalambricas, permiten una gran movilidad a los usuarios al permitirles minimizar las conexiones de cables utilizando tecnologia de radio frecuencia.

CARACTERISTICAS DE LA RED:

La reduccion del cableado trae como consecuencia que se facilite su instalacion, disminuyendo el tiempo. Al utilizarse radio frecuencias para la comunicacion, nos permite conectar zonas a las cuales no podamos llegar utilizando cableado, ya sea por costo o por ubicacion.

Permite la transmision en tiempo real a usuarios.Lo que permite a grandes posibilidades de servicio y productividad.

Aqui se muestran los pasos:

Paso 1: Barra deTarea

Iniciaremos buscando el icono de redes, que se encuentra en la barra de tareas, alli podemos saber si la maquina tiene la red desconectada o no ha sido instalada.




Paso 2: Busqueda de la Red

Al encontrar el icono, damos clic derecho sobre el y acontinuacion nos saldra un menu textual, con varias opciones, de las cuales debemos seleccionar "ver redes inalambricas disponibles".



Paso 3: Elegir Red

En la ventana de conexiones de redes inalambricas, debemos seleccionar la opcion "elegir una red inalambrica".Luego seleccionamos la opcion "actualizar lista de redes" con esto podremos ver las redes inalambricas a las cuales tenemos alcance.





Paso 4: Redes Disponibles

Luego de realizar el tercer paso, aparecera la ventana como la siguiente imagen que indica que esta buscando las redes disponibles en tu computadora. Para que puedas efectuar los pasos siguientes. Puede que se demore un poco, pero no te preocupes en esta misma ventana te aparecera el resultado.





Paso 5: Datos para la Configuracion

Como ven se ha controlado una red inalambrica disponible, en este caso el nombre de prueba es "maestros web" pero tu puedes ponerle el nombre que desees. Luego, seleccionamos el boton "conectar".





Paso 6: Calve

Al intentar conectarnos a esta red inalambrica, nos solicita la calve de red para acceder a ella, la introducimos y luego seleccionamos nuevamente el boton "conectar".





Paso 7: Asistente de Conexion

el asistente de conexion nos intentara conectar a la red seleccionada. Se completara si la clave de red introducida es correcta.





Paso 8: Red Conectada

Si la red ha sido conectada exitosamente, nos apareceran los detalles de la conexion en la siguiente ventana.





Paso 9: Seleccionar Estado

Regresamos a la barra de tareas nuevamene realizando el paso 2 y seleccionamos nuevamente el "estado".




Paso 10: Velocidad de Conexion:

En la ventana de estado de conexiones de las redes inalambricas, nos muestra las caracteristicas de la conexion: estado, red, duracion, velocidad, intensidad de señal.





Paso 11: Propiedades

Al seleccionar el boton de propiedades, nos aparecera en la misma ventana el adaptador de red que se esta utilizando y los tipos de componentes de red.





Paso 12: Caracteristicas

En la pestaña "redes inalambricas " podemos definir, si esta conexion que creamos se conectara automaticamente. Tambien, podemos agregar nuevas conexiones, quitar, o ver las propiedaes.





Paso 13: Opciones Avanzadas

En la pestaña "opciones avanzadas" se pueden definir las configuraciones de lkos corta fuegos o firewall, definir si la conexion sera compartida.






DISEÑO DEL LOCAL

Este diseño se diseño asi; para ocupar los metros establecidos se le coloco una salida de emergencia por si ocurre algun fenomeno natural o desastre provocado por el hombre (incendio de alguna maquina, y porqeu no esta de mas tener otra alternativa de salida. Fue por ese motivo que se coloco una salida de emergencia. El sanitario se me hace de una forma adecuada colocarlo en esa parte junto a la puerta de emergencia. se puede decir que esta al alcance de los usuarios y de una salida.




Este es el prototipo hecho con el programa Visio:





En este otro prototipo se puede ver como esta el cableado de nuestra red, para mi punto de vista es facil hacer este tipo de cableado (diseño), creo que se ocuparia menos cable,
y de esta forma haria que luzca mucho mejor nuestro proyecto y diseño. Pueden ver como van los cables hacia el switch y patch panel, el patch panel se coloco en esa parte porque esta al alcance del administrador quien se encargara de su funcionamiento; y a lado esta un pequeño telefono donde se colocara el modem. Las maquinas que estan al frente seran las que se conectaran en forma inalambrica junto con un primer equipo de cada fila.



Aqui se muestra la instalacion con sus respectivos cables y accesorios asi como la expansion del 20% inalambrico




Y por ultimo les puedo mostrar como quedaria nuestro pequeño diseño de un cafe internet, se puede observar como los primeros equipos (equipos de la entrada y equipos de la esquina del lado de la entrada), no estan conectados, es porque, son los que se conectaran en forma inalambrica, despues se muestra la parte de los equipos el cual muestra el cableado y cada equipo conectado, y asi, estaria de los otros lados.




Aqui se finaliza nuestra instalacion.





Conclusiones:

En esta practica me di cuenta de como hay diferentes formas de trabajr en equipo sin qeu estemos presente, como fue en la wiki, para mi la wiki fue un medio mujy bueno, porque, como el profesor dice nos evitamos problemas y el se da cuenta de quien trabajo y quien no.

La practica fue algo complicado, al principio, porque e equipo no sabia como empezar, pero despues nos dividimos el trabajo para investigar cuanto necesitariamos para nuestro centro de computo y lo complementavamos con lo investigado al dia siguiente pra saber que era lo correcto, lo que faltaba y que lo que sobraba cada punto se debatia en el salon se clases.

para lograr todo esto fue por medio de investigacion, preguntas y cotizaciones necesarias para tener nuestra ganancia. Al igual que tuvimos que hacer nuestro prototipo de un centro de computo, al principi fue medio complicado porque, me equivoque en las medidas pero despues con los datos que me dio mi compañero trejo fue mas facil y rapido.

Lo qeu me llevo de esta practica esque eh aprendido para que sirve un switch, patch panel y el router en la red. Sobre todo que a futuro Podre poner mi peqeuño cafe internet, y la importancia de cada una de las cosas que son necesarios para el centro de computo y para la red, como un diseño con las medidas exactas para tener una mejor cotizacion.

Asi que es muy importante el saber redes ya qeu gracias a ellas ganamos bastantes cosas mas que nada uno se da cuenta de el precio que tienen y al ver este, si es conveniente aprender hacer una instalacion de red , no solo eso si no qeu tu tendras a futuro tu propio centro de computo.
